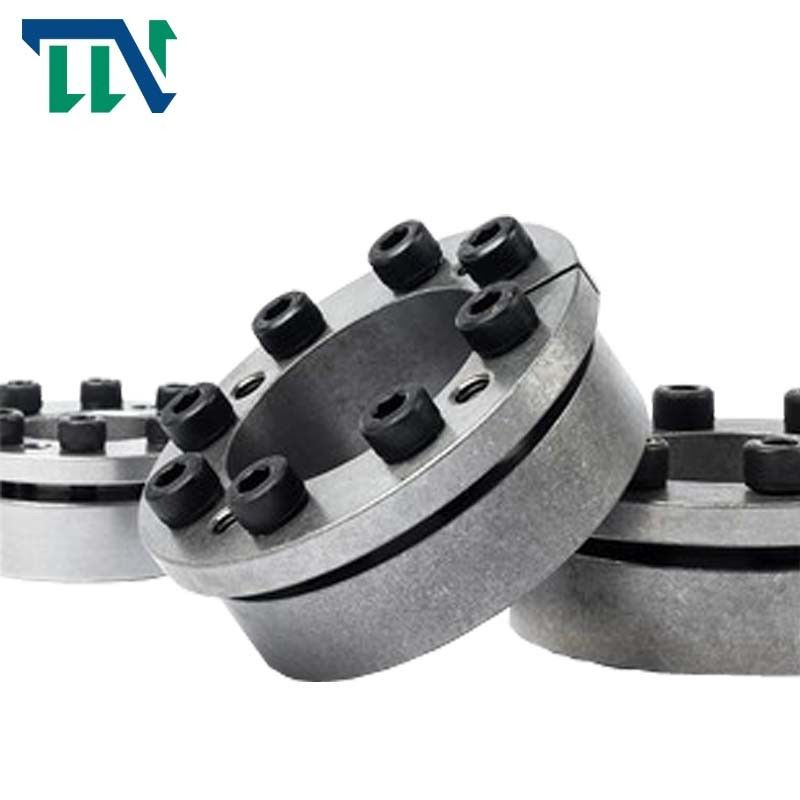

Rakitan Penguncian Z8 Rakitan Pengunci Poros Tanpa Kunci

Name: Rakitan Penguncian Z8 Rakitan Pengunci Poros Tanpa Kunci
Brand: Tianniu
SKU: Z8
Rating: 4.7 (198 reviews)

Rincian produk

Tempat asal: CINA

Nama merek: Tianniu

Sertifikasi: ISO-9001

Nomor model: Z8

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 2

Harga: Negotiable

Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang

Waktu pengiriman: 5-7 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Menyediakan kemampuan: 1000 per bulan

Dapatkan Harga Terbaik

Hubungi Sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Rakitan Penguncian Z8, Rakitan Pengunci Poros Tanpa Kunci Z8, Rakitan Penguncian Poros Tanpa Kunci Tianniu


Nomor model:	Rakitan penguncian Z8	Bahan:	Baja bantalan GCr15
bobot:	0,25-61KG	Diameter luar:	47-495mm
Ketebalan (Mm):	37-77	Ukuran lubang:	20-400mm
Torsi (kNm:	162-45000

Nomor model:	Rakitan penguncian Z8
Bahan:	Baja bantalan GCr15
bobot:	0,25-61KG
Diameter luar:	47-495mm
Ketebalan (Mm):	37-77
Ukuran lubang:	20-400mm
Torsi (kNm:	162-45000

Deskripsi

Rakitan Penguncian Z8 Rakitan Pengunci Poros Tanpa Kunci

Rakitan Pengunci Daya Z8 Rakitan Pengunci Poros Tanpa Kunci

Fitur Produk

Perusahaan kami Tianniu memulai penelitian dan pengembangan komprehensif berbagai lengan ekspansi standar ini pada tahun 1987. Setelah hampir 20 tahun berlatih, kami telah menyelesaikan pengembangan semua jenis lengan ekspansi dalam standar ini.Dan dipromosikan ke tekstil, pengemasan, makanan, industri ringan, metalurgi, pembuatan kertas, percetakan, peralatan mesin, pusat permesinan, peralatan mesin tempa, dan mesin metalurgi dan mesin umum dan mesin lainnya, mengambil reputasi yang baik, dan mempromosikan keterampilan produk industri mesin ditingkatkan.Dan dapat mengembangkan Majelis Penguncian non-standar sesuai dengan kebutuhan pengguna khusus.

Rakitan penguncian banyak digunakan di:

Mesin pertambangan, mesin metalurgi, mesin pengemasan, mesin tembakau, mesin tekstil, mesin cetak, mesin tempa, mesin teknik, semua jenis peralatan mesin dan mesin yang dapat dipertukarkan.Contoh : belt pulley, sprocket, gear, propeller, fan besar dan kecil, blower atau sambungan langsung dengan poros dan hub serta sambungan transmisi lainnya

Parameter Produk

dimensi dasar						baut berkepala segi enam internal		Nilai beban		Pf (N/mm2)	M_SEBUAH (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	ukuran	jumlah	F₁(kN)	M_t(kN·m)
mm
20	47	17	22	28	34	M6 × 20	5	30	0,29	220	17	0,25
22									0.32	200		0,26
24	50								0.37	200		0.27
25							6	36	0,45	215		0,28
28	55								0,5	200		0.32
30									0,54	219		0.34
32	60						8	48	0,77	215		0.35
35									0,84	190		0.37
38	65								0,91	195		0.38
40									0,96	190		0,40
45	75	20	25	33	41	M8 × 25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0,78
63	95						9	100	3.18	205		0.83
65									3.25	200		0,89

基本尺寸 dimensi dasar						baut kepala segi enam internal		额定负荷 Nilai beban		Pf (N/mm2)	M_SEBUAH (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	规格 ukuran	数量 jumlah	F₁(kN)	M_t(kN·m)
mm						规格 ukuran	数量 jumlah	F₁(kN)	M_t(kN·m)
70	110	24	30	40	50	M10 × 30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12 × 30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16 × 40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20 × 50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20 × 50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22 × 60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Rakitan Penguncian Z8 Rakitan Pengunci Poros Tanpa Kunci 0
