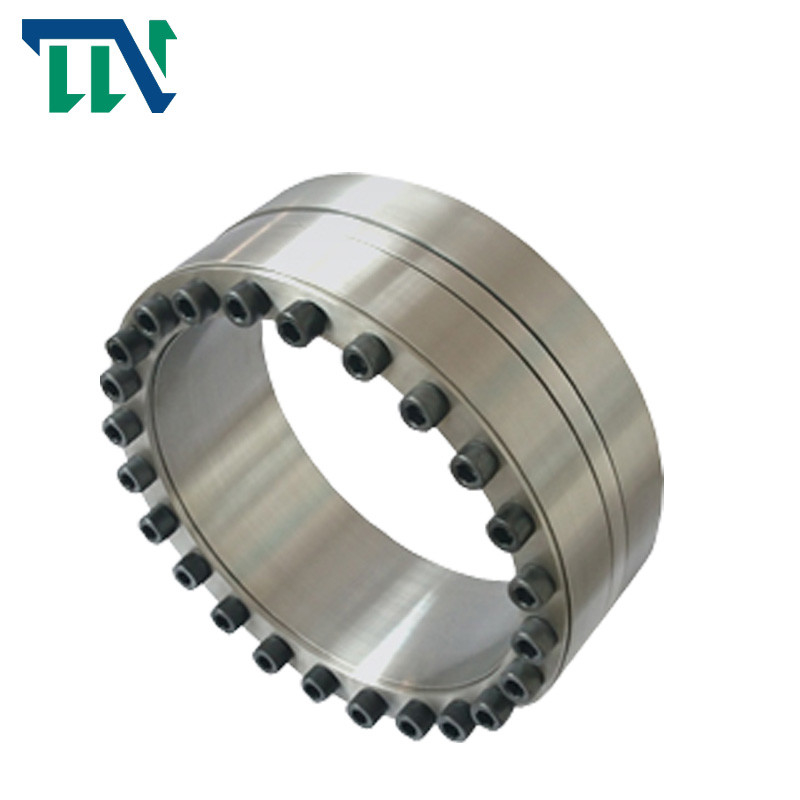

z5 rakitan penguncian Rakitan Pengunci Tanpa Kunci Daya

Rakitan Penguncian Tanpa Kunci Z5 Perangkat Penguncian Daya

Fitur Produk

Memilih rakitan penguncian harus memenuhi persyaratan berikut:

A. Torsi transmisi: MT M

B. Gaya aksial bantalan: ft FX

C. Gaya transmisi: ft f2x + (MD / 2x10-3) 2

D. Gaya radial bantalan: Pt FR / d1x103, di mana:

M torsi yang akan ditransmisikan, kn · m;

FX gaya aksial yang harus ditanggung, kn;

FT gaya radial yang harus ditanggung, kn;

Torsi terukur dari rakitan penguncian MT , kn · m;

Kekuatan aksial terukur dari rakitan penguncian FT ;KN;

d.| diameter dalam dan lebar cincin bagian dalam dari rakitan pengunci, mm;

Tekanan pada permukaan sambungan antara rakitan pengunci Pt dan poros, N / mm2

Instruksi perlindungan

1. Setelah pemasangan, lapisi permukaan ujung rakitan pengunci dan kepala baut yang terbuka dengan noda oli anti karat.Untuk mesin yang beroperasi di udara terbuka atau dengan lingkungan kerja yang buruk, permukaan ujung yang terbuka dari selongsong penghubung ekspansi harus dilapisi dengan minyak anti karat secara teratur.

2. Untuk rakitan pengunci yang perlu bekerja di media korosif, perlindungan khusus (seperti menambahkan pelat penutup) harus diadopsi untuk mencegah rakitan pengunci dari karat.

Tindakan pencegahan keamanan dan penggunaan kembali

1. Jika produk ini digunakan pada mesin pengangkat atau dimuat pada mesin, perangkat keselamatan harus diatur untuk memastikan keamanan.

2. Sangat dilarang untuk mengendurkan baut di bawah beban.

Selama penggunaan kembali, rakitan pengunci hanya dapat digunakan setelah dipastikan tidak ada kotoran, korosi, dan kerusakan.Nilainya adalah 12.9

Parameter Produk
