Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Seri BS K RK
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: 5
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
BS K RK series One Way Cam Clutch |
Bahan: |
Baja Bantalan GCR 15 |
Maks. Melebihi (r/mnt): |
350-80 |
Torsi (Nm）: |
37200-980000 |
Berat (KG): |
2.3-3700 |
Ukuran Lubang (mm): |
20-450 |
Nama: |
BS K RK series One Way Cam Clutch |
Bahan: |
Baja Bantalan GCR 15 |
Maks. Melebihi (r/mnt): |
350-80 |
Torsi (Nm）: |
37200-980000 |
Berat (KG): |
2.3-3700 |
Ukuran Lubang (mm): |
20-450 |

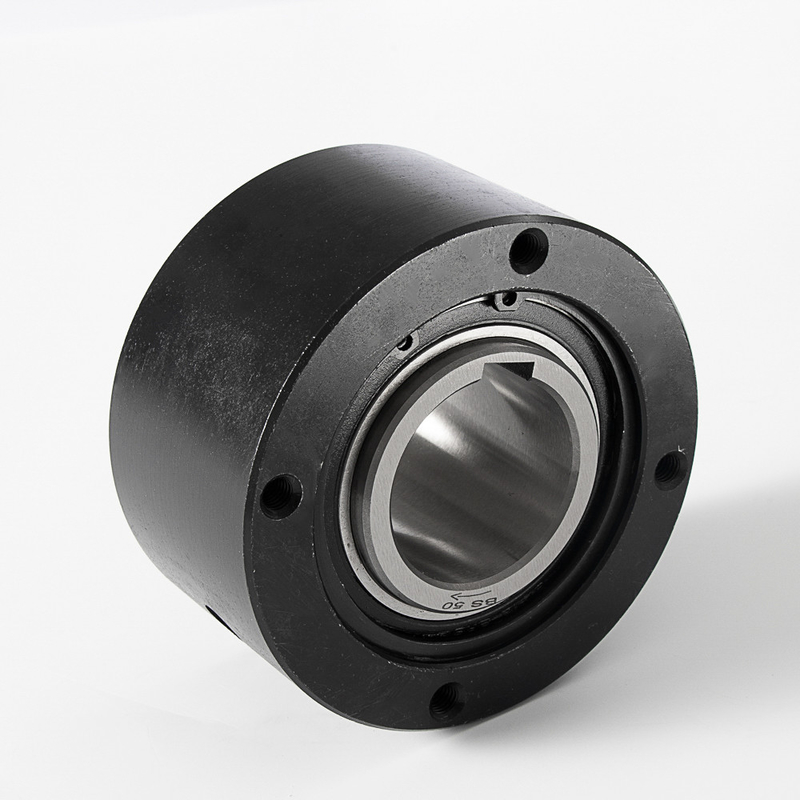

BS-K Seri BS RK Aplikasi Backstopping Pelumasan Gemuk Overrunning Clutch
Pengenalan produksi
Pengenalan Kopling Cam Torsi Tinggi BS 200 Back Stop Clutch Bearing untuk Belt Conveyor
Cam Clutches seri BS ditujukan untuk aplikasi di mana rotasi terbalik dari poros kepala konveyor kecepatan lambat harus dicegah (backstopping)
Ciri
Seri BS adalah konstruksi cam atau roller.
skema pencegahan debu yang sempurna untuk mengisolasi debu.
karena pengembangan dan penggunaan kamera khusus, produk memiliki keandalan yang lebih tinggi.
Produk bs30 ~ bs135 telah disegel dengan jenis gemuk, jadi tidak perlu gemuk lagi.
produk transisi udara kecepatan rendah dipasang pada poros akhir konveyor, pompa, dll.
seri bs-hs adalah produk berkecepatan tinggi yang sangat meningkatkan kecepatan idle maksimum dan torsi yang diizinkan dengan alasan mempertahankan keunggulan seri BS.
Instalasi dan penggunaan
Kopling non-balik khusus untuk konveyor.(untuk kecepatan rendah)
Jenis gemuk telah disegel, dan tidak diperlukan gemuk lagi.(model kecil)
Mengadopsi langkah-langkah tahan debu dari struktur lapisan ganda.
Kesempatan yang berlaku
Kopling yang dirancang untuk mencegah rotasi terbalik dari konveyor.Seri bs-hs yang sangat meningkatkan kecepatan idle maksimum dan torsi yang diizinkan (untuk kecepatan rendah) ditambahkan.
Untuk pemalasan kecepatan rendah.
Produk transformasi udara kecepatan rendah dipasang pada poros putar akhir seperti konveyor dan pompa.
Torsi: 294 ~ 686000n m30～70000kgfm
| Model | BS200 |
| Bahan | GCr15 |
| Diameter dalam | 100-200mm |
| Diameter luar | 430mm |
| Ketebalan | 145mm |
| Kapasitas torsi | 37200Nm |
| Kecepatan melampaui | 100r/menit |
Parameter Produk
| Model | Torsi Kapasitas (N·m) |
Maks. Melebihi (r/mnt) Balapan batin |
Menyeret Torsi (N·m) |
SEBUAH | B | C | PCD D |
E | S | HM Ukuran × Pitch × Jumlah Lubang yang Disadap |
Gemuk Lubang Pengisi (Ukuran) |
Q'ty Gemuk (kg) |
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | PT 1/4 | 0,23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | PT 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | PT 1/4 | 7.2 |
| JIS baru jalan pasak JISB1301-1996 ISO R773 |
JIS lama jalan pasak JISB1301-1959 |
Diameter lubang Jangkauan (mm) |
W.Min (kg) |
W.Max (kg) |
| BS 30-30J | BS 30-30E | 20 sampai 30 | 2.3 | 2.1 |
| BS 50-45J | BS 50-45E | 30 sampai 50 | 4.7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 sampai 65 | 13.0 | 11.5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 sampai 75 | 14.7 | 13.1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 hingga 85 | 27.2 | 24.7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 sampai 95 | 32.2 | 29.4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 hingga 110 | 38.6 | 34.2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 hingga 135 | 76.1 | 68.0 |
| BS 160HS | BS 160HS | 100 hingga 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 hingga 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 hingga 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 hingga 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 hingga 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 hingga 300 | 1.400 | 1.300 |
| BS 350HS | BS 350HS | 250 hingga 350 | 2.300 | 2.120 |
| BS 425HS | BS 425HS | 325 hingga 425 | 3.300 | 2.960 |
| BS 450HS | BS 450HS | 350 hingga 450 | 3.700 | 3.400 |
Catatan:
1. Toleransi Stock Finished Bore adalah H7.
2. Item yang disorot dengan huruf tebal adalah item stok, yang lain dibuat sesuai pesanan.
3. BS Cam Clutch dapat dibor sesuai spesifikasi Anda.
Tentukan diameter lubang dengan toleransi dan dimensi alur pasak.
Pastikan untuk menentukan.
