Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Seri CKZ-B
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling Satu Arah CKZ-B Untuk Lift Bucket |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
Bantalan satu arah |
Ketebalan (mm): |
106-190 |
Torsi (Nm）: |
404-1830 |
Berat (KG): |
3.98-11.42 |
Ukuran Lubang (mm): |
110-180 |
Jaminan: |
12 bulan |
Nama: |
Kopling Satu Arah CKZ-B Untuk Lift Bucket |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
Bantalan satu arah |
Ketebalan (mm): |
106-190 |
Torsi (Nm）: |
404-1830 |
Berat (KG): |
3.98-11.42 |
Ukuran Lubang (mm): |
110-180 |
Jaminan: |
12 bulan |

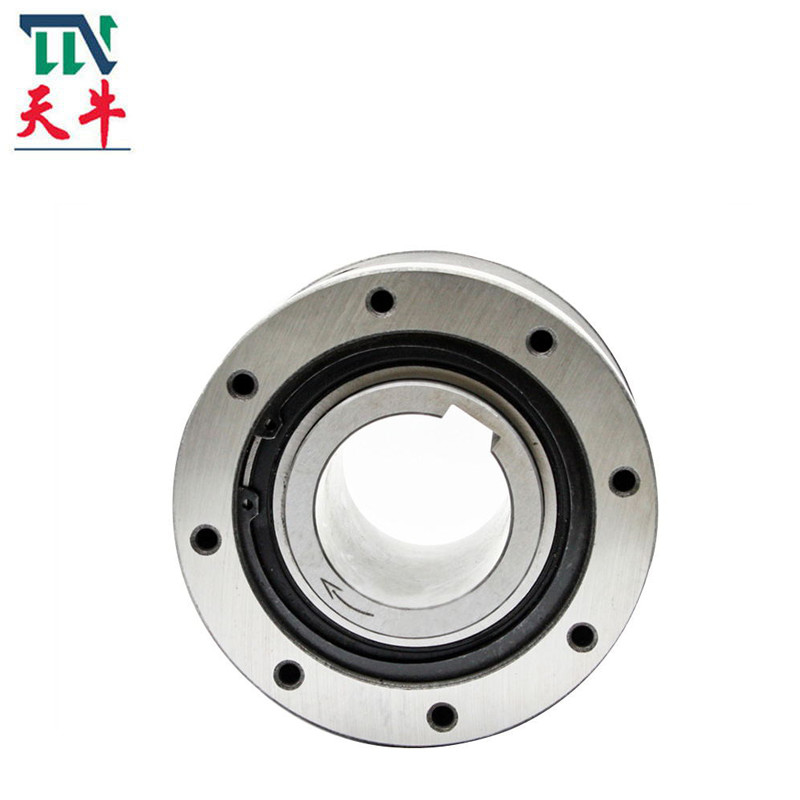

Kopling Satu Arah CKZ-B Untuk Lift Bucket
Pengenalan produksi
Seri CK-B adalah kopling satu arah tipe baji dengan lekukan kunci di kedua ujung lingkar luar tanpa penyangga bantalan.Dimensi radial sama dengan dimensi bantalan standar.Saat digunakan, perlu dipasang bantalan untuk menahan beban aksial dan radial.Gemuk telah ditambahkan di pabrik.
Metode pemasangan standar adalah model CK-B berdampingan secara koaksial dengan bantalan, dan persyaratan toleransi yang sama diperlukan.Cincin bagian dalam dan poros dihubungkan dengan kunci.Cincin luar memiliki toleransi dimensi h7 dan dicocokkan dengan dinding mesin dengan toleransi H7.Tombol muka ujung di kedua sisi cincin luar digunakan untuk memperbaiki cincin luar dan dinding mesin untuk mengirimkan torsi.
Seri ini sering digunakan dalam pengemasan, percetakan, makanan, medis, tekstil, kimia dan mesin dan peralatan lainnya
1.CKZ-BSeri Cam Clutch Dilindungi oleh bantalan pelindung di kedua ujungnya, dikemas dengan gemuk khusus, dan siap digunakan.Tidak diperlukan pelumas tambahan.
2. Untuk memasang puli, roda gigi, atau sproket ke kopling, masukkan hub (dengan toleransi f7 dari ISOR773) di sepanjang permukaan bagian dalam race luar dan kencangkan baut (tegangan tinggi) ke dalam lubang yang disadap di ujung kopling.
3. Toleransi poros yang direkomendasikan ditunjukkan pada tabel di kiri bawah.
4. Beban dorong eksternal harus ditopang oleh perangkat lain, bukan oleh Cam Clutch.
5. Gunakan hanya kunci paralel untuk mengamankan kopling ke poros.Jangan gunakan Kunci yang meruncing.
6. Saat memasang kopling pada poros, berikan tekanan pada inner race tetapi jangan pada outer race.
7. Kisaran suhu sekitar 5 ° Sampai 40 ° C.
8. Kunci yang akan digunakan harus sesuai dengan ISOR773.(DIN 6885.1)
| Jenis | Torsi Nominal [N.m] |
Melampaui Kecepatan Terbatas [r/mnt] |
Dimensi Dalam Kontur [mm] | Bobot [kg] |
|||||||||||
| Ukuran Balap Luar | Ukuran Balap Dalam | ||||||||||||||
| batin balapan |
luar balapan |
D[h7] | D1[H7] | B | F | nM | E | H | d[H7] | C | bn×tn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4,5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10 × 3,3 | 4,5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14 × 3,8 | 4,5 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14 × 3,8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20 × 4,9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22 × 5.4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22 × 5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22 × 5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8 × 3,3 | 4,5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10 × 3,3 | 4,5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8 × 2.0 | 4 | 4.86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10 × 3,7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10 × 3,3 | 4,5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10 × 3,3 | 4,5 | 6.53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10 × 3,3 | 4,5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12 × 3,3 | 4,5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14 × 3,8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16 × 4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16 × 4.3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18 × 4,4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18 × 4,4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22 × 5.4 | 6 |
11.42 |
