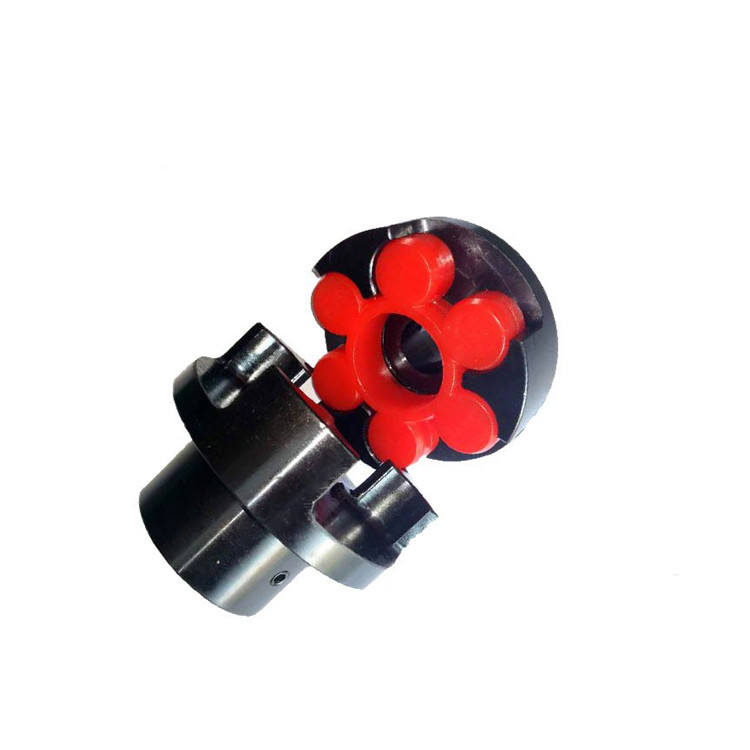

Kopling Poros Plum Fleksibel 10mm 14mm 24mm 30mm Cnc LM 2 MIS 1

LM 2 MIS 1 Kopling Elastis Rahang Berbentuk Plum Fleksibel Untuk Pompa

Lmz-i split brake wheel tipe plum blossom coupling terdiri dari dua half coupling dengan bentuk cakar, roda rem dan elemen elastis yang sama.Elemen elastis bunga plum ditempatkan di antara cakar dari dua kopling setengah untuk mewujudkan hubungan dari dua kopling setengah.

Ini terutama cocok untuk tempat kerja dengan rotasi awal, maju dan mundur yang sering, kecepatan tinggi sedang, torsi sedang dan keandalan tinggi, seperti metalurgi, pertambangan, minyak bumi, industri kimia, pengangkatan, transportasi, industri ringan, tekstil, pompa air, kipas angin , dll. Suhu lingkungan kerja adalah - 35 ~ + 80 , dan torsi nominal transmisi adalah 250 ~ 12500 n m.Kecepatan yang diizinkan adalah 4750 ~ 950r / mnt.

ciri:

(1) Pengoperasian yang stabil dan andal, dengan peredaman getaran yang baik, bantalan dan kinerja insulasi listrik.

(2) Struktur sederhana, ukuran radial kecil, bobot ringan dan momen inersia kecil.Sangat cocok untuk acara kecepatan sedang dan tinggi.

(3) Ini memiliki kemampuan kompensasi aksial, radial dan sudut yang besar.

(4) Elemen elastis poliuretan kekuatan tinggi memiliki keunggulan ketahanan aus, ketahanan minyak, daya dukung besar, masa pakai yang lama dan keandalan.

(5) Kopling tidak memerlukan pelumasan, dengan beban kerja perawatan yang lebih sedikit, dan dapat beroperasi terus menerus untuk waktu yang lama.

Kopling quincunx menggunakan elemen elastis quincunx untuk menempatkan di antara cakar cembung dari dua setengah kopling untuk mewujudkan sambungan dua setengah kopling.Dimensi struktural dari dua setengah kopling adalah sama, dan permukaan ujungnya masing-masing dilengkapi dengan beberapa cakar cembung, yang secara berurutan tertanam di antara bagian cembung melingkar dari elemen elastis quincunx.Torsi ditransmisikan antara poros penggerak dan poros yang digerakkan.

Bentuk elemen elastis berbentuk quincunx tidak terbatas pada bagian cembung melingkar, tetapi juga bagian cembung persegi panjang dan busur panjang.Selain karet, bahan elemen elastis quincunx juga terbuat dari plastik rekayasa seperti elastomer poliuretan.Ketika elemen elastis berputar dalam satu arah, hanya setengah dari bagian cembung yang menanggung beban dan memainkan peran transmisi torsi.Distribusi beban pada permukaan kontak cakar yang terlibat dalam transmisi torsi terkait dengan bentuk bagian kontak.Mengambil kontak cakar tebal sebagai contoh, jika efek lain tidak dipertimbangkan, beban dapat dianggap didistribusikan menurut hukum trapesium, seperti yang ditunjukkan pada Gambar. 5_ 78. Ketika perbedaan antara diameter dalam dan luar meningkat, ketidakseragaman distribusi beban juga meningkat.Selain itu, ketika dua setengah kopling memiliki perpindahan relatif dan ada celah antara permukaan kerja elemen elastis dan cakar cembung dari setengah kopling, ketidakseragaman distribusi beban akan semakin meningkat, Tidak hanya distribusi beban pada permukaan kerja satu cakar tidak rata, tetapi juga beban antara cakar yang dimuat cenderung tidak merata.Penggunaan permukaan kontak berbentuk busur dapat meningkatkan ketidakseragaman distribusi beban pada permukaan kerja.Oleh karena itu, ia dapat mengirimkan torsi besar, tetapi elastisitasnya sedikit berkurang.Kopling bunga prem dicirikan oleh sejumlah kecil bagian, dimensi keseluruhan yang kecil, pembuatan elemen elastis yang mudah, dan daya dukung yang tinggi.Namun, selama perakitan dan pembongkaran, dua bagian kopling perlu dipindahkan sepanjang arah aksial.Ini terutama berlaku untuk sistem poros transmisi dengan persyaratan yang tidak terlalu menuntut untuk kinerja kompensasi dan pengurangan buffer, terutama dalam transmisi daya sedang dan kecil.

Parameter Produk
